Vektorisk nätverksantennanalyzator VNA 10 kHz–1,5 GHz, 2,8" pekskärm, batteri 650 mAh, ABS-hölje, svart, antenntuner

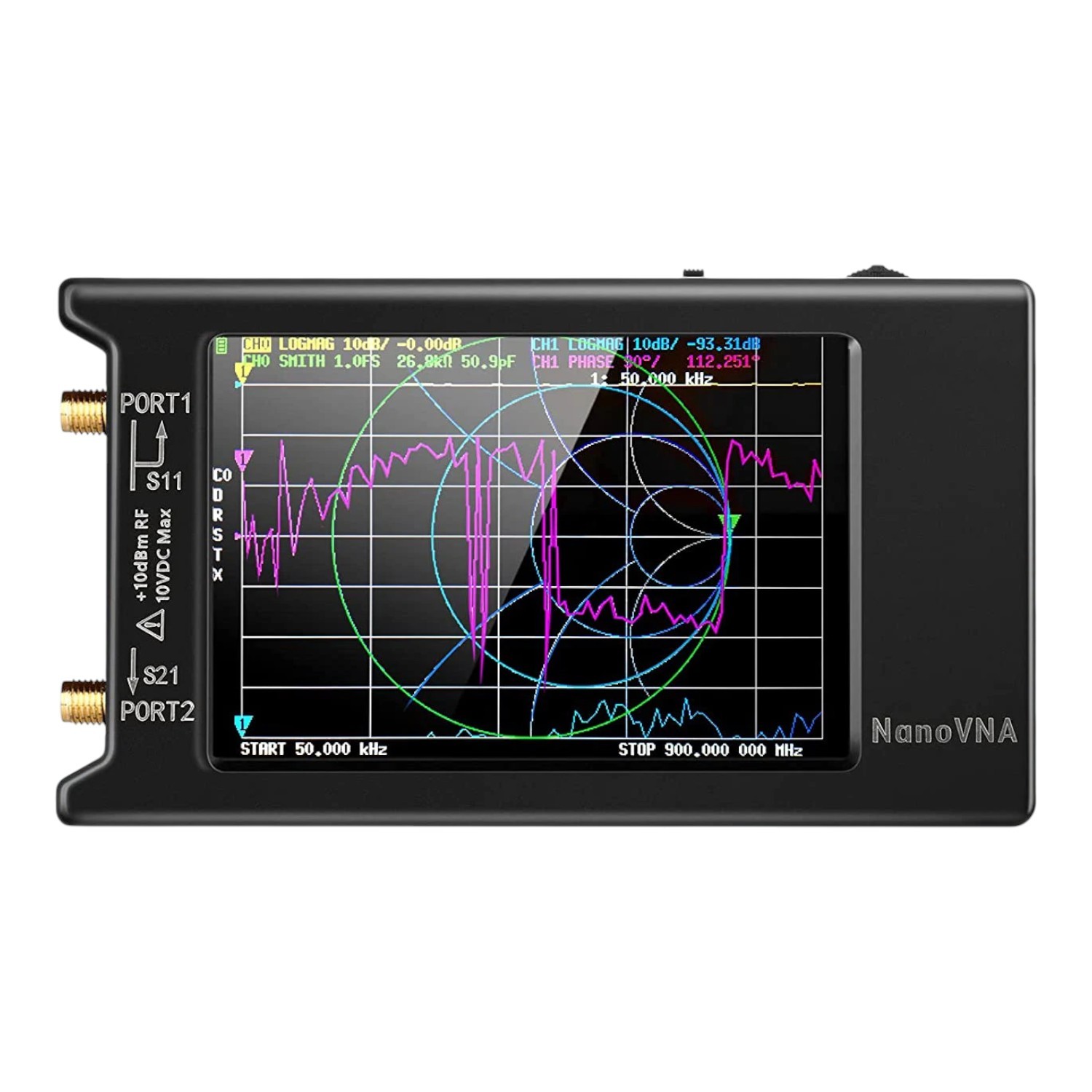

Vektorisk nätverksantennanalyzator VNA täcker ett frekvensområde 10 kHz–1,5 GHz. Den används för att mäta antenner, koaxialkablar, filter och andra högfrekventa kretsar. Enheten mäter S-parametrar, stående vågförhållande (SWR), impedans, fas och fördröjning och visar resultaten även i Smith-diagram. Tidsdomänanalys (TDR) möjliggör övervakning av ledningens egenskaper och lokalisering av anpassningsproblem eller fel på kabeln. Analyzatorn styrs via pekskärmen eller en multifunktionell omkopplare och ansluts till dator eller telefon via USB-C. Tack vare det inbyggda batteriet kan mätningar göras även i fält, till exempel vid justering av antenner och inställning av antenntunern direkt på installationsplatsen.

  • Frekvensområde: 10 kHz – 1,5 GHz
  • Mätdynamik: 70 dB i intervallet 50 kHz – 300 MHz, lägre i högre band
  • RF-utgång: -13 dBm (max -9 dBm)
  • Frekvensnoggrannhet: < 0,5 ppm
  • SWR-port: < 1,1
  • Mätta storheter: S-parametrar (S11, S21), SWR, impedans, fas, fördröjning, Smith-diagram och tidsdomänanalys TDR
  • Skärm: 2,8" pek TFT-skärm med upplösning 320 × 240 px
  • Kontroll: genom beröring eller multifunktionell omkopplare (vänster / OK / höger)
  • Kalibreringspunkter: 101, scanningspunkter: 101
  • Visning: 4 spår, 4 markörer, 5 minnesplatser för lagring av inställningar
  • Gränssnitt: USB typ C, CDC kommunikationsläge (seriell), anslutning till PC och de flesta Android-telefoner (stödjer inte iPhone)
  • Lagring: microSD-kortplats upp till 32 GB för lagring av mätdata
  • Strömförsörjning: USB 5 V / 120 mA, inbyggt batteri 650 mAh, maximal laddningsström 0,8 A
  • Visning av batteristatus på skärmen
  • Kontakter: 2× SMA (PORT1 – S11, PORT2 – S21), maximal ingång +10 dBm RF / 10 V DC
  • Hölje: svart, av ABS-plast
  • Dimensioner på kretskort: 54 × 85,5 × 11 mm (utan kontakter och omkopplare)
  • Användning: antenner MF, KV (kortvåg), VKV och UKV, baluner, kablar, duplexers och filter, mätning av insättningsdämpning och isolering av portar

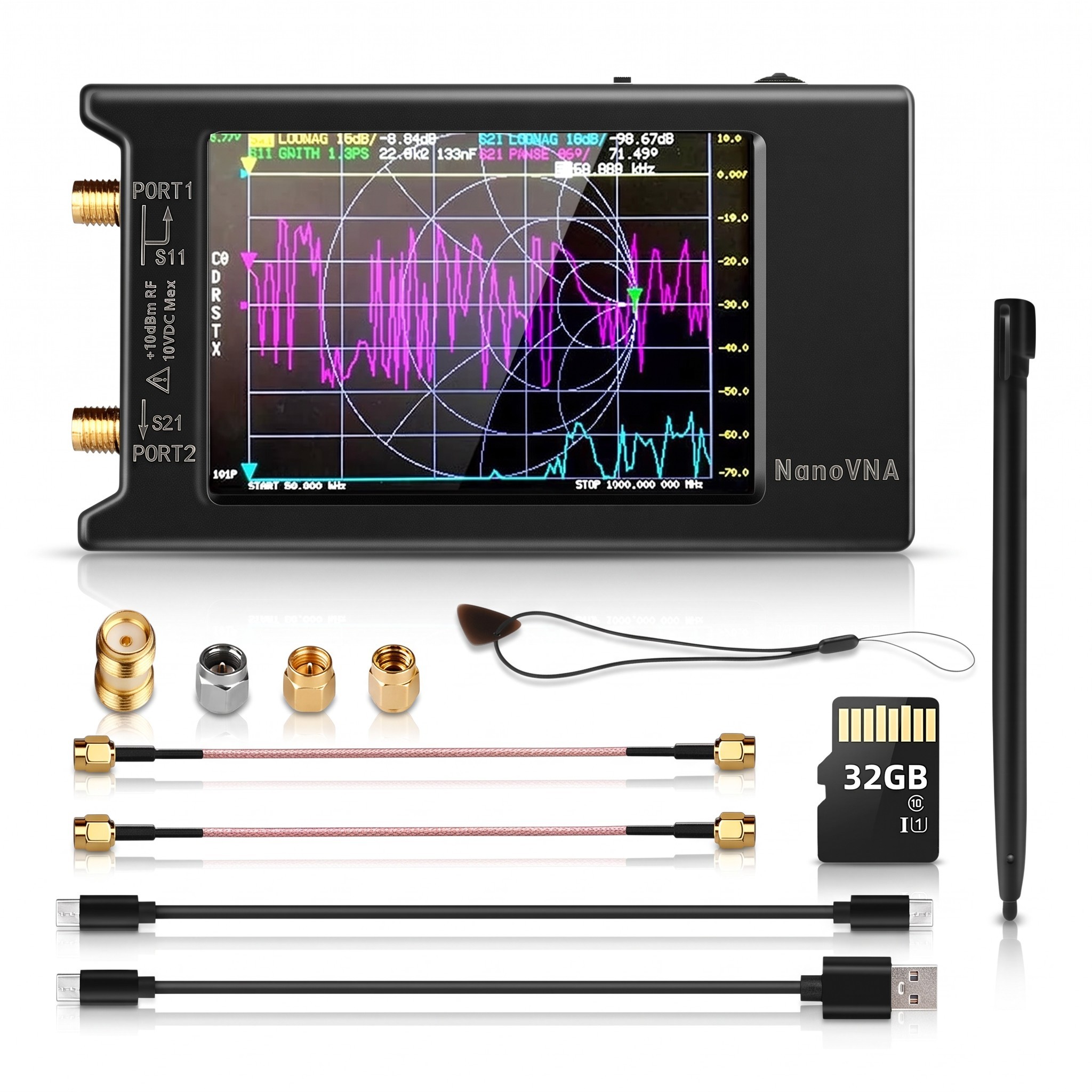

  • Innehåll i förpackningen: 1× analyzator med 2,8" pekskärm och batteri 650 mAh, 2× SMA kabel RG174 20 cm (hane-hane), 2× SMA kontakt (hona-hona), 1× kalibreringssats SMA SHORT, 1× kalibreringssats SMA OPEN, 1× kalibreringssats SMA LOAD, 1× datakabel USB Type-C, 1× kabel USB-C – USB-C, 1× pekpenna

Analyzatorn är avsedd för radioamatörer, servicetekniker och intresserade av högfrekvent elektronik som behöver mäta antenner i MF, KV, VKV och UKV-band. Den möjliggör kontroll av SWR och impedansanpassning. Den mäter även insättningsdämpning av filter och isolering av portar i tvåbands- och trebands duplexers. Kompakta dimensioner och inbyggt batteri underlättar mätningar direkt vid antennen utan extern strömförsörjning. Mätdata kan lagras på microSD-kort eller överföras till dator via USB-C-gränssnittet. Kalibreringssatserna SHORT, OPEN och LOAD ingår i förpackningen, så kalibrering kan göras utan ytterligare tillbehör.
