Solcells-combinerboxar och kopplingsdosor
En överskådlig och säker anslutning av en solcellsanläggning sköts av combinerboxar och kopplingsdosor, som samlar kablarna från flera panelsträngar till en punkt före växelriktaren. Inuti finns säkringar, frånskiljare och överspänningsskydd, så att boxen samtidigt fungerar som skydds- och fördelningsnod. Solcells-combinerboxar och kopplingsdosor skiljer sig i antalet ingångar, skyddet mot fukt (IP) och utrustningen, och väljs därför efter anläggningens storlek och monteringsplats.
Solcells-combinerboxar och kopplingsdosor
Vid större solcellsanläggningar går flera parallella strängar från panelerna, som behöver samlas ihop överskådligt och säkert innan de når växelriktaren. Den uppgiften sköter combinerboxen, medan kopplingsdosan är en skyddad plats för elektriska förbindningar och förgrening av kablaget. Båda delarna gör installationen mer överskådlig, skyddar förbindningarna mot fukt och underlättar senare service. Utan en central combinerbox skulle kablaget i större anläggningar vara svårare att överblicka och fel svårare att hitta.

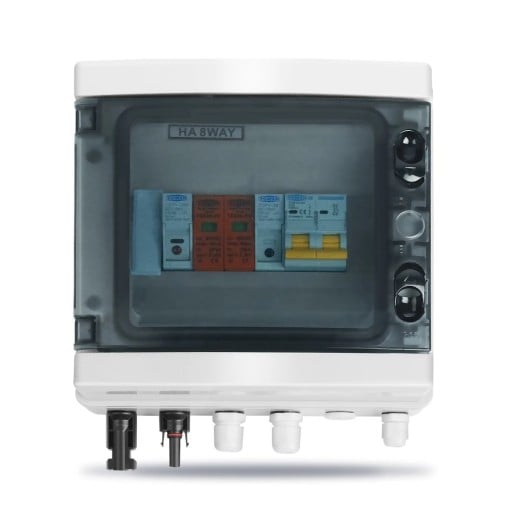

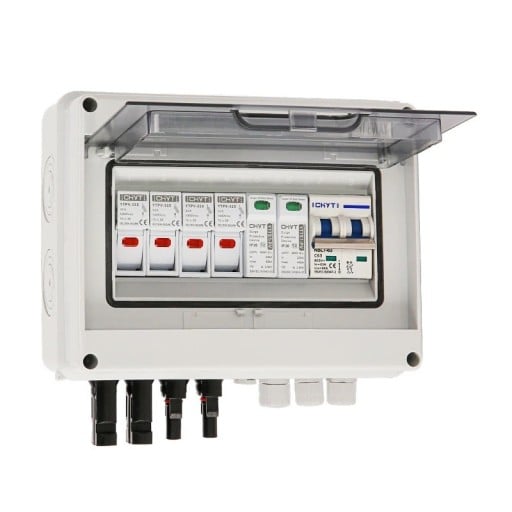

Utöver själva förbindningen är boxen oftast utrustad med skyddselement. Strängsäkringar och deras hållare skyddar de enskilda strängarna mot överström, en likströmsfrånskiljare gör det möjligt att koppla bort hela fältet säkert och ett överspänningsskydd leder bort spänningstoppar vid åska. Inuti finns även samlingsskenor, kabelförskruvningar och plintar för en snygg och tillförlitlig anslutning av ledarna.
Boxarna skiljer sig framför allt i antalet ingångar, det vill säga hur många strängar de kan samla, samt i maximal ström och spänning. Viktig är IP-skyddsklassen, eftersom de ofta monteras utomhus och måste tåla regn och damm — för utomhusbruk väljs minst IP65. Robustare utföranden har metallhöljen och skenor för komponenter för DIN-skenemontage och skiljer sig även i om skyddselementen redan är monterade eller kompletteras vid behov.
Valet beror på antalet panelsträngar, märkströmmen och monteringsförhållandena. Vid mindre anläggningar räcker en enklare kopplingsdosa, vid större fält väljer man en combinerbox med flera ingångar och full skyddsutrustning. En rätt vald combinerbox förkortar och ordnar kablaget, samlar skydden på ett ställe och underlättar besiktning och eventuell utbyggnad. Solcells-combinerboxar och kopplingsdosor av god kvalitet bidrar på så sätt till en säker och långsiktigt tillförlitlig drift av hela solcellsanläggningen.
