Vattentät färgad LCD-skärm Kontakt SM 6pin Kabel 1800 mm Kommunikation UART och USB Ljusanslutning Svart För elcykel och elektrisk scooter
Du har redan den maximalt tillgängliga kvantiteten i kundvagnen.
Denna vattentäta färgade LCD-skärm är avsedd för elcyklar, elektriska scootrar och ombyggnader av vanliga cyklar till elektrisk drift. Den kommunicerar med styrenheten via UART-gränssnitt och erbjuder även USB-anslutning. Den ansluts till elinstallationen med en sexpins SM 6pin-kontakt, där den sjätte pinnen används för ljusanslutning. På den överskådliga skärmen visas aktuell hastighet i km/h, batteriladdningsstatus, spänning, assistansnivå och det totala antalet körda kilometer. Skärmen levereras med en kabel, så att den kan placeras på styret och ledningarna kan ledas till styrenheten.

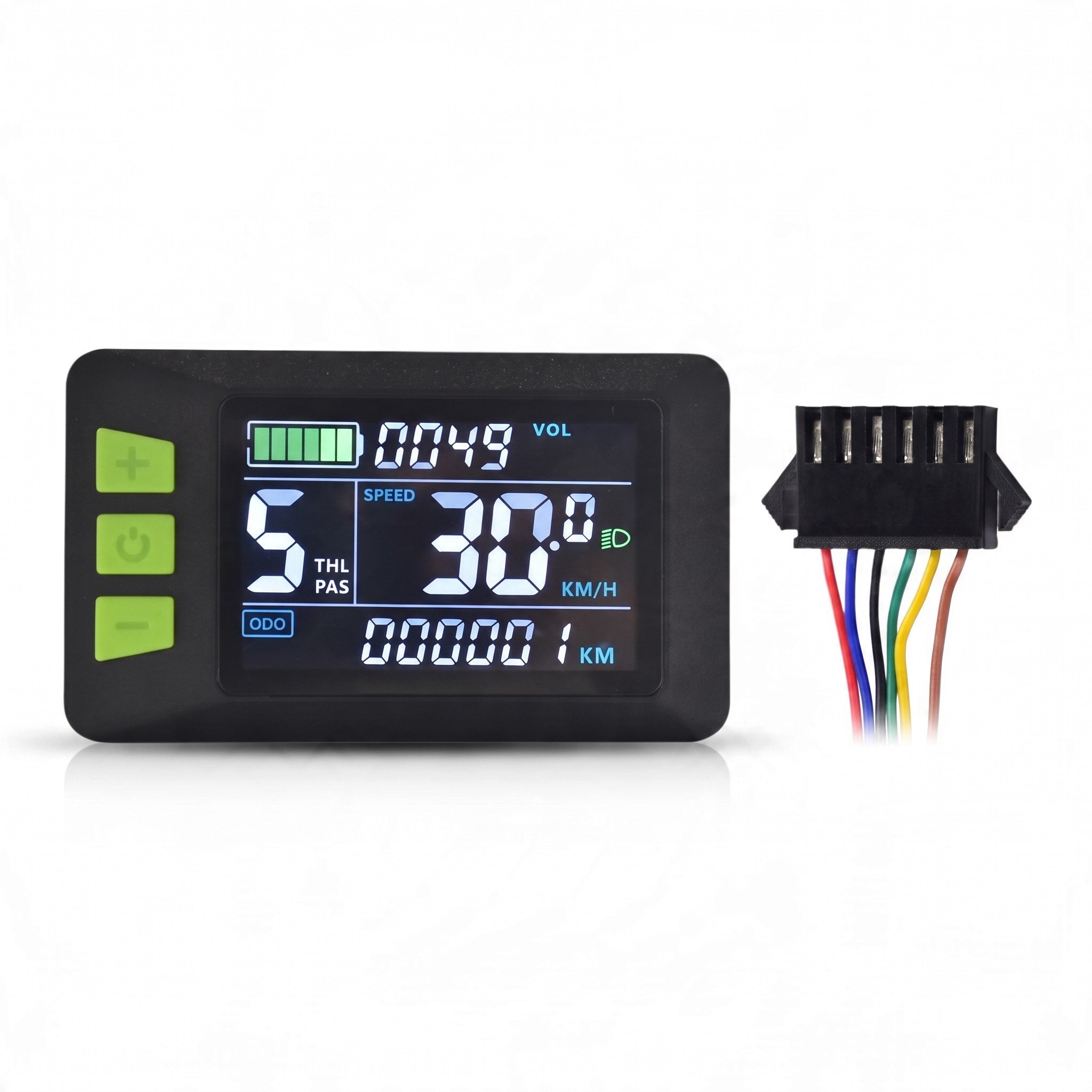

- Färgad LCD-skärm – skärmen visar aktuell hastighet i km/h med decimaler, grafisk indikator för batteriladdning, spänning (VOL), totalt körd sträcka (ODO) och symbol för påslaget ljus. De olika uppgifterna är uppdelade i överskådliga sektioner, vilket gör det lätt att orientera sig även under en snabb titt medan du kör.
- Assistansnivå – i vänstra delen av skärmen visas den aktuella assistansnivån med stora siffror markerad med PAS och THL, så att du alltid har drivinställningen i sikte.

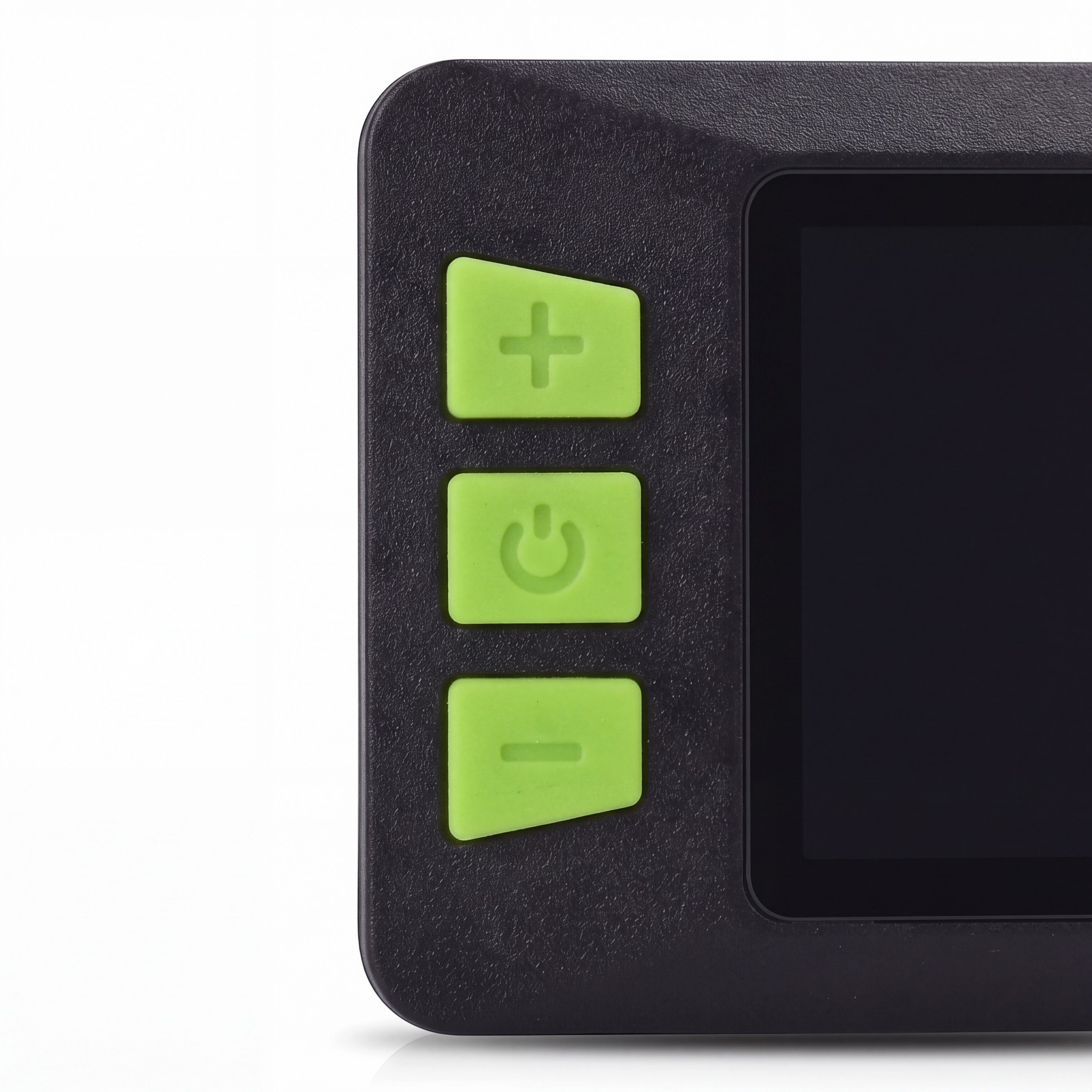

- Tre kontrollknappar – knapparna plus, minus och strömbrytaren är placerade till vänster om skärmen. De är färgade så att de skiljer sig från skärmens kropp och varje har en symbol för sin funktion.
- UART-kommunikation – datautbyte med styrenheten sker via separata linjer TX och RX. Skärmen kan därför ta emot data från styrenheten och samtidigt skicka inställningar som valts med knapparna.
- SM 6pin-kontakt – SM-kontakten har följande pinanslutningar: 1 röd (D+), 2 blå (K), 3 svart (GND), 4 grön (RX), 5 gul (TX) och 6 ljus. Kontrollera kompatibiliteten med din cykels eller scooters kablage enligt denna beskrivning innan du ansluter.

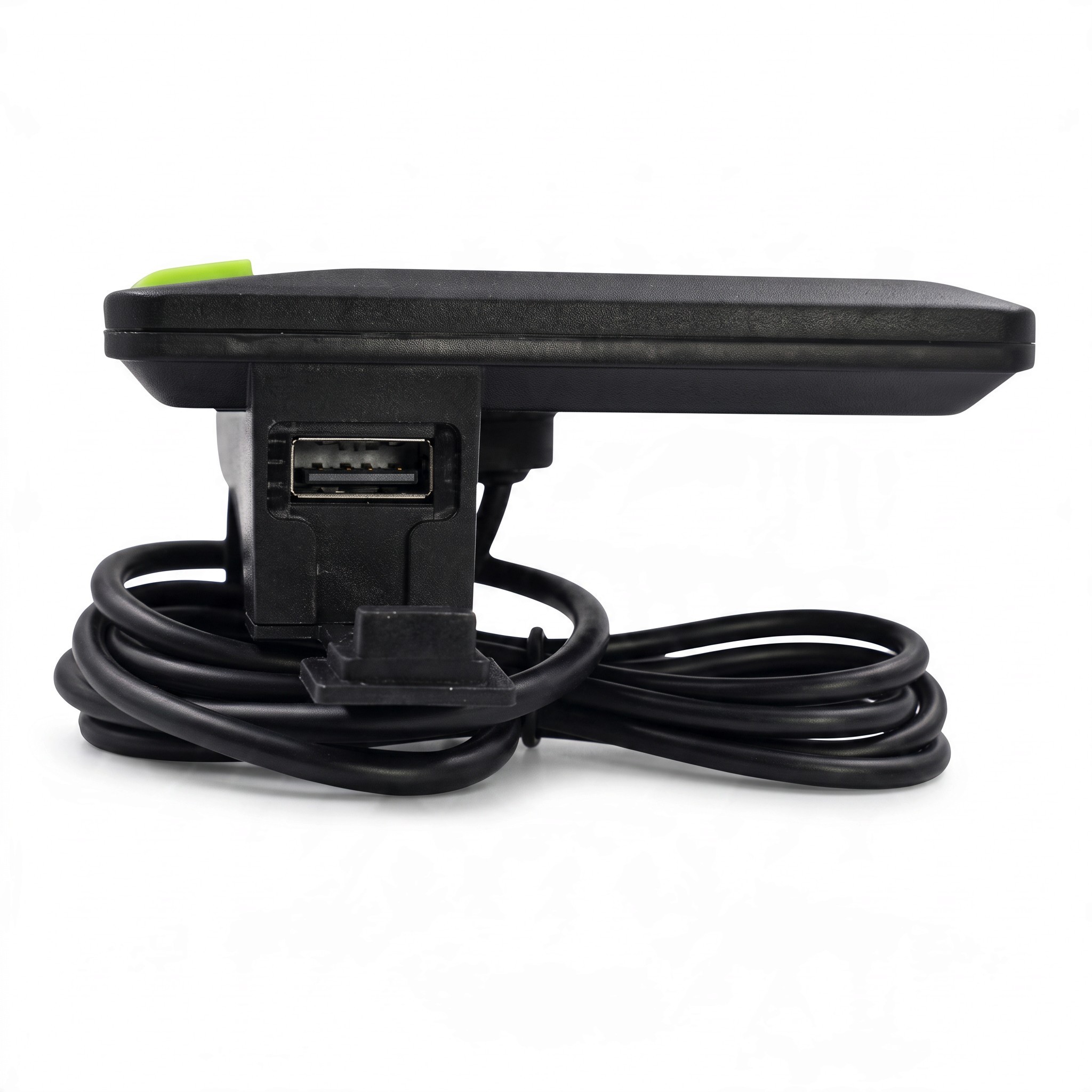

- Kabelns längd – kabeln från skärmen mäter 1800 mm och i änden finns individuella ledningar med en längd av 30 mm kopplade till kontakten. Denna längd underlättar kabeldragningen från styret till styrenheten.
- Ljusanslutning – den sjätte pinnen på kontakten är avsedd för belysning. När ljuset är påslaget indikerar skärmen detta med en symbol, så att du har koll på dess status.
- Kabel med ledningar – de individuella ledningarna är färgkodade efter funktion, vilket underlättar kontrollen av anslutningen vid installation och eventuell reparation av kablaget.
- Färgsättning – den svarta kroppen på skärmen kompletteras av gröna kontrollknappar, som vid första anblicken skiljer sig från skärmen.
Innehåll i förpackningen:
- 1x vattentät LCD-skärm med kabel och SM 6pin-kontakt

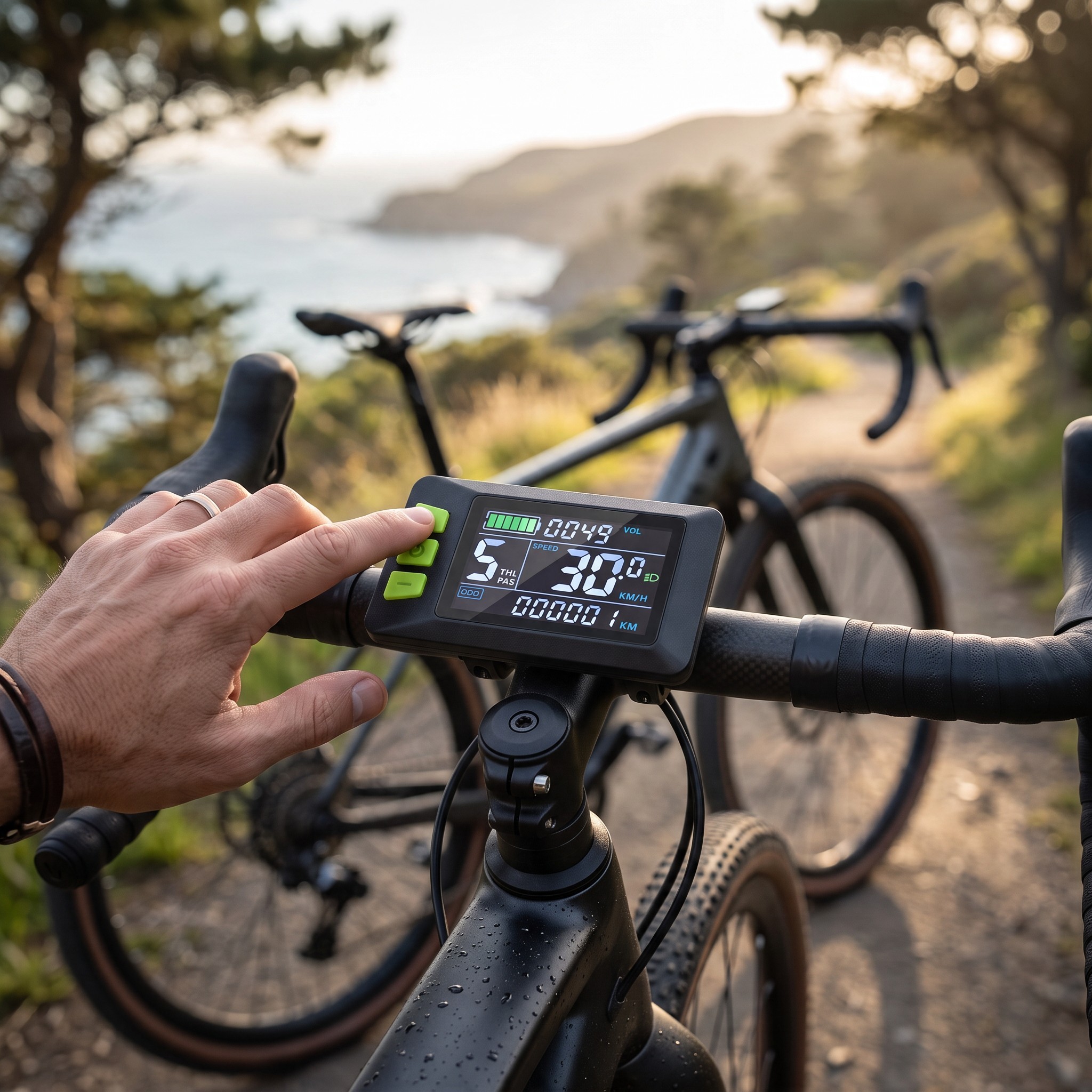

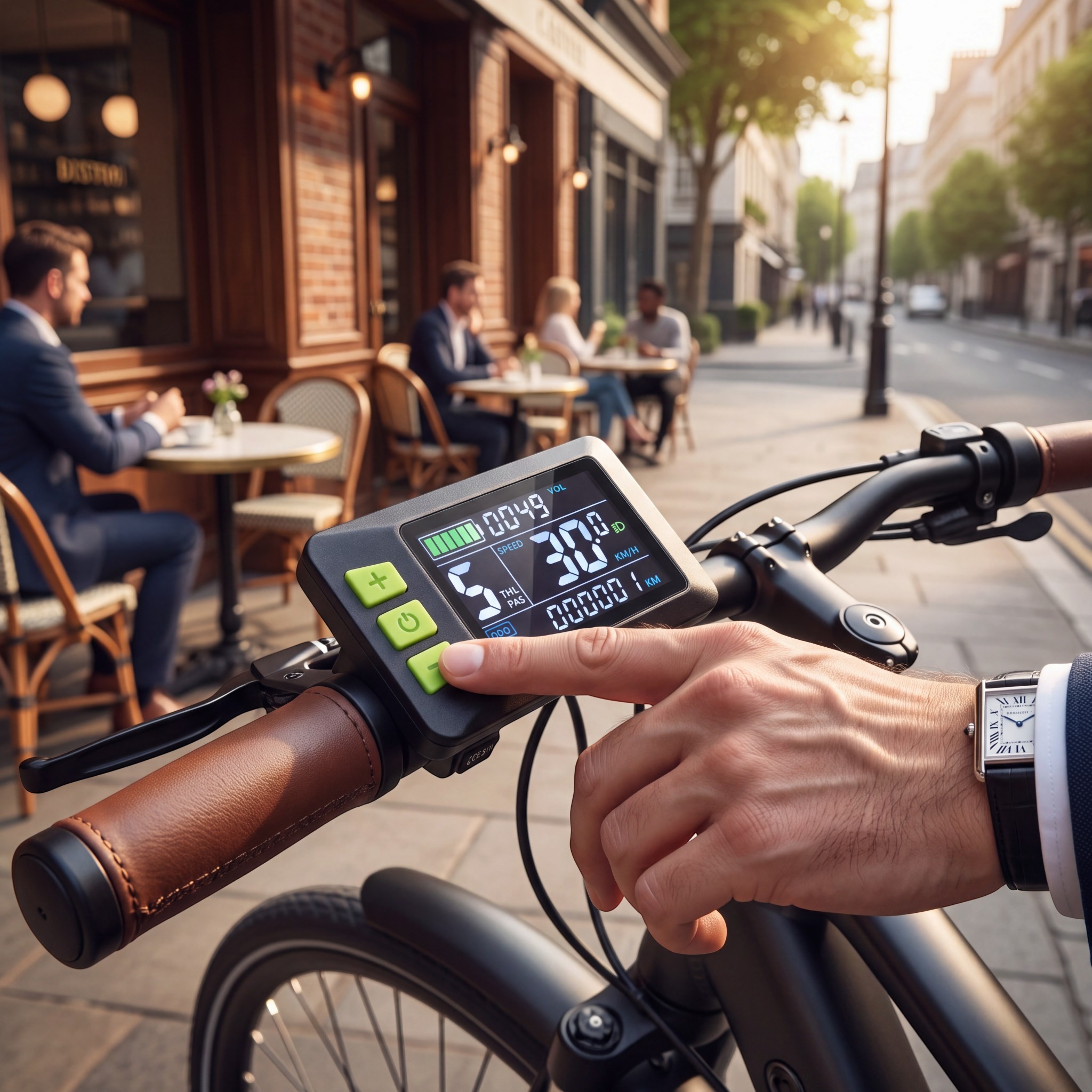

Skärmen är lämplig för ägare av elcyklar och elektriska scootrar som behöver en ny eller ersättningsindikator för kördata med SM-kontakt. Den kan också användas vid ombyggnad av cykel till elcykel, där den fungerar som huvud informations- och kontrollenhet för hela systemet. Kontrollera innan installationen att din styrenhet stödjer UART-kommunikation och att anslutningen av dess kontakt överensstämmer med den angivna pinbeskrivningen. Skärmen placeras på styret och kabeln på 1800 mm leds till styrenheten, där den ansluts med SM 6pin-kontakten inklusive ledningen för ljuset. Tack vare den vattentäta konstruktionen av skärmen kan den användas även under varierande väderförhållanden.
