Vattentät färgad LCD-skärm Kontakt SM 5pin Kabel 1800 mm Kommunikation UART och USB Svart För elcykel och elektrisk scooter
Du har redan den maximalt tillgängliga kvantiteten i kundvagnen.
Denna vattentäta färgade LCD-skärm är avsedd för elcyklar, elektriska scootrar och ombyggnader av vanliga cyklar till elektrisk drift. Den kommunicerar med styrenheten via UART-gränssnitt och erbjuder även USB-anslutning. Den ansluts till elinstallationen med en fempolig kontakt SM 5pin, vars koppling beskrivs nedan. På den överskådliga skärmen visas aktuell hastighet i km/h, batteriladdningsstatus, spänning, assistansnivå och det totala antalet körda kilometer. Skärmen levereras med en kabel, så att den kan placeras på styret och ledningar kan ledas till styrenheten.

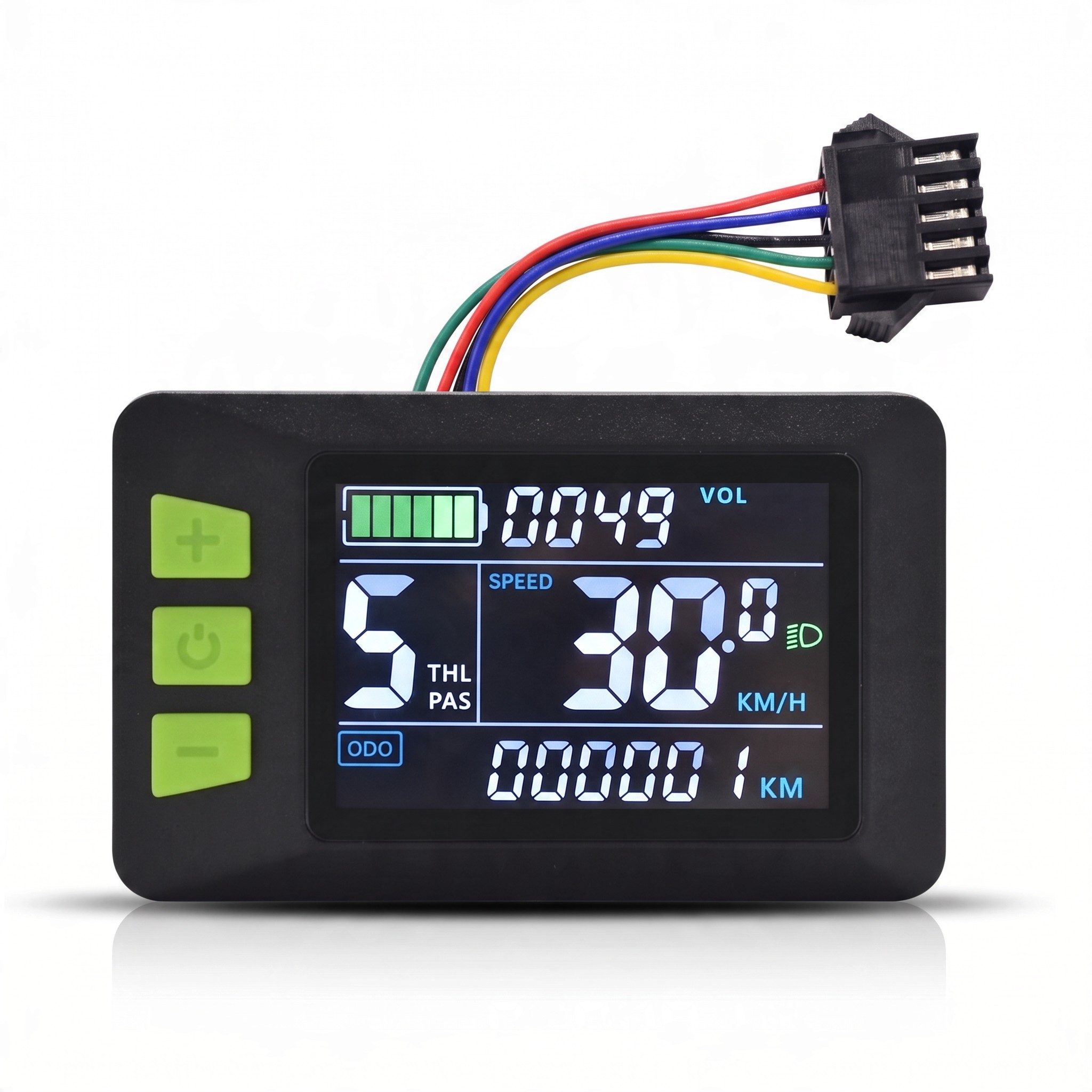

- Färgad LCD-skärm – skärmen visar aktuell hastighet i km/h med decimaler, grafisk indikator för batteriladdning, spänning (VOL), total körd sträcka (ODO) och symbol för tänd lampa. De olika uppgifterna är uppdelade i överskådliga sektioner, så att du lätt kan orientera dig även vid en snabb titt under körning.
- Assistansnivå – i den vänstra delen av skärmen visas aktuell assistansnivå med stora siffror märkta med PAS och THL, så att du alltid har drivinställningen i sikte.

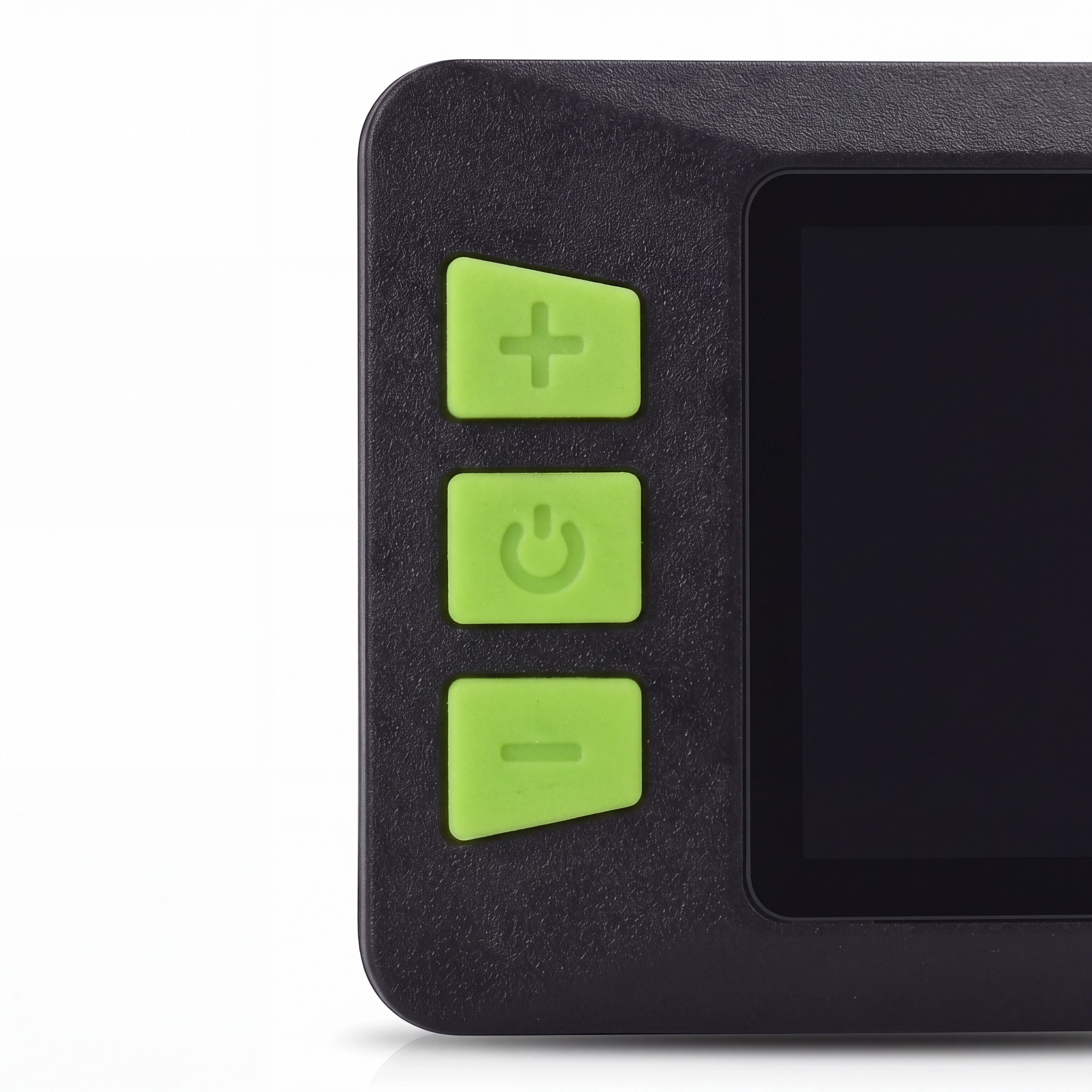

- Tre kontrollknappar – knapparna plus, minus och strömbrytaren är placerade till vänster om skärmen. De är färgade för att särskiljas från skärmens kropp och varje har en symbol för sin funktion.
- UART-kommunikation – dataöverföring med styrenheten sker över separata linjer TX och RX. Skärmen kan ta emot data från styrenheten och samtidigt skicka inställningar valda med knapparna.
- Kontakt SM 5pin – SM-kontakten har följande pin-konfiguration: 1 röd (D+), 2 blå (K), 3 svart (GND), 4 grön (RX) och 5 gul (TX). Kontrollera kompatibiliteten med din cykels eller scooters kablage enligt denna beskrivning innan du ansluter.

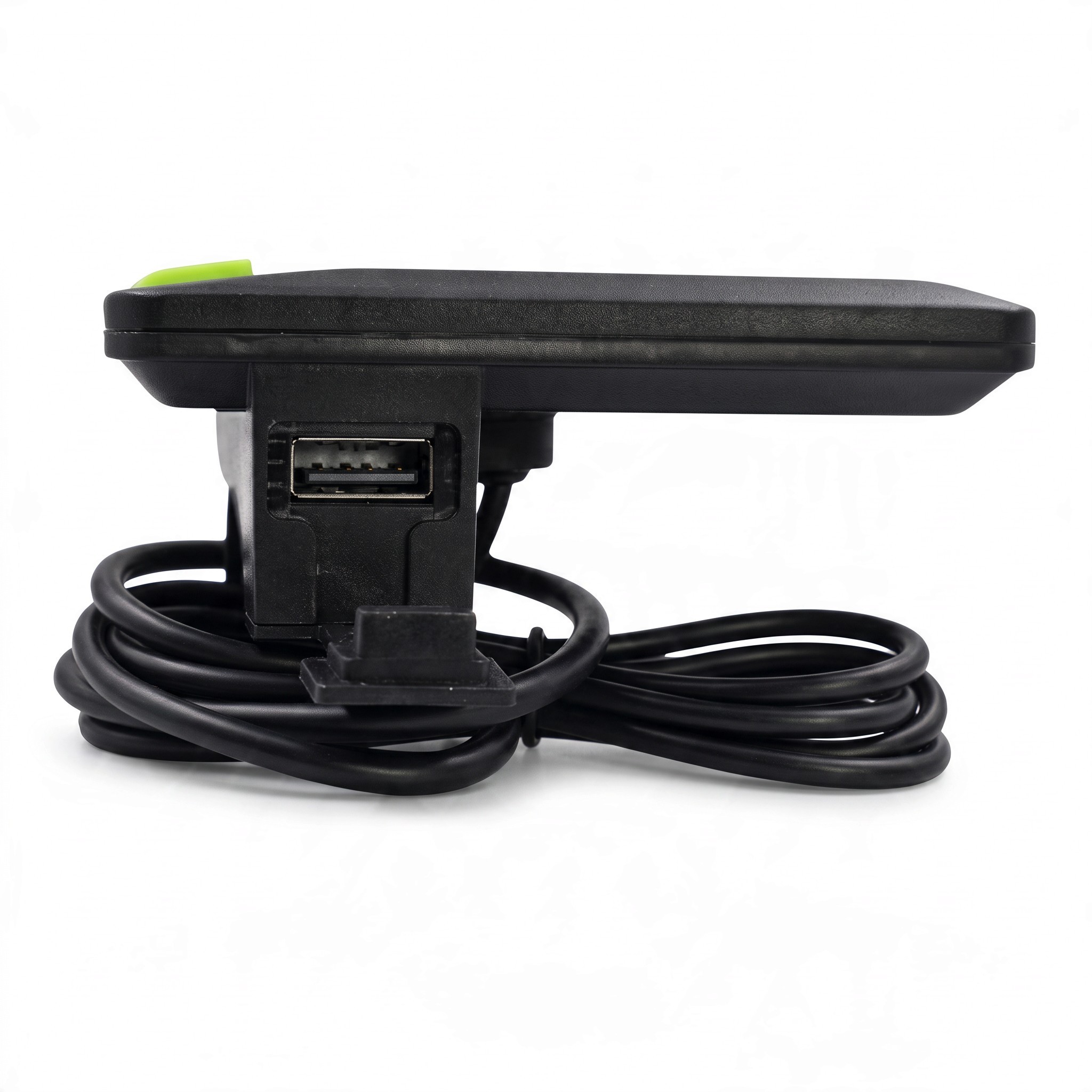

- Kabelns längd – kabeln från skärmen mäter 1800 mm och i slutet finns individuella ledningar med en längd av 30 mm som leder till kontakten. Denna längd underlättar kabeldragning från styret till styrenheten.
- Kabel med ledningar – de individuella ledningarna är färgkodade efter sin funktion, vilket underlättar kontroll av anslutningen vid installation och eventuell reparation av kablaget.
- Färgsättning – den svarta skärmkroppen kompletteras av gröna kontrollknappar som tydligt skiljer sig från skärmen.
Innehåll i förpackningen:
- 1x vattentät LCD-skärm med kabel och kontakt SM 5pin
Skärmen är lämplig för ägare av elcyklar och elektriska scootrar som behöver en ny eller ersättningsindikator för kördata med SM-kontakt. Den kan också användas vid ombyggnad av cykel till elcykel, där den fungerar som huvud informations- och kontrollenhet för hela systemet. Kontrollera innan installation att din styrenhet stöder UART-kommunikation och att kopplingen av dess kontakt överensstämmer med den angivna pin-konfigurationen. Skärmen placeras på styret och kabeln på 1800 mm leds till styrenheten, där den ansluts med SM 5pin-kontakten. Tack vare den vattentäta konstruktionen av skärmen kan den användas även under varierande väderförhållanden.
