Vattentålig färg-LCD-skärm Konektor SM 5pin och 2pin Kabel 1800 mm Kommunikation UART och USB Svart För elcykel och elektrisk scooter
Du har redan den maximalt tillgängliga kvantiteten i kundvagnen.

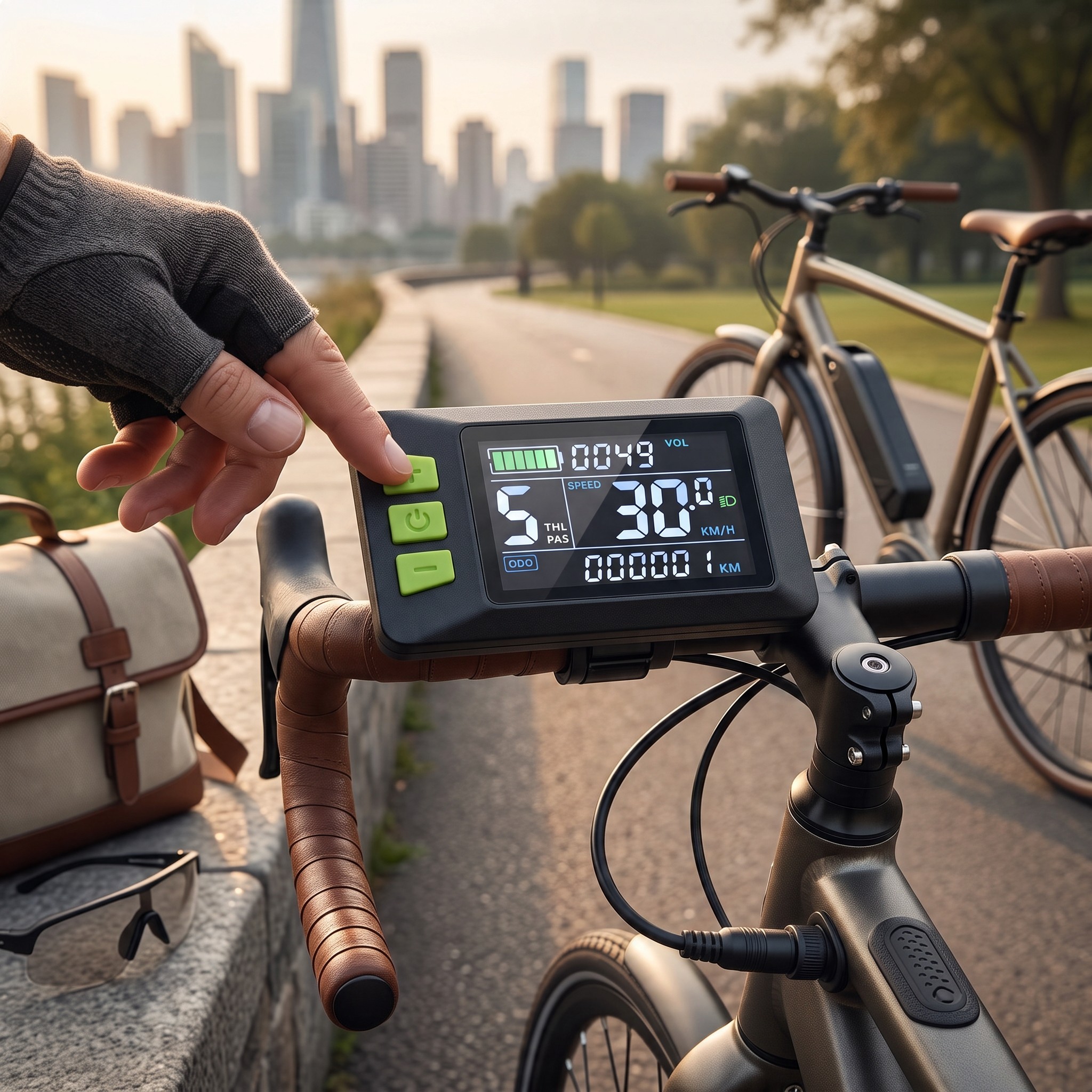

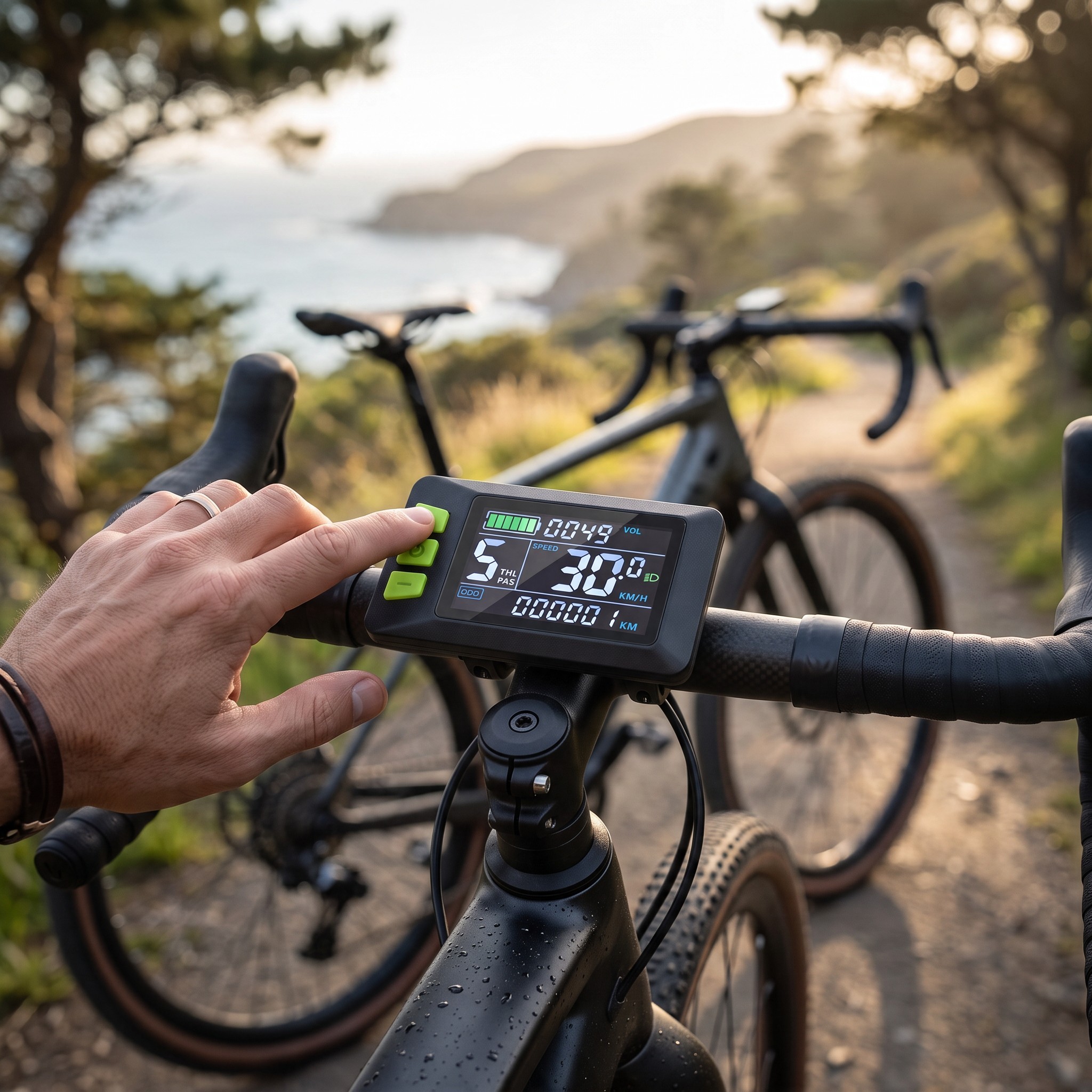

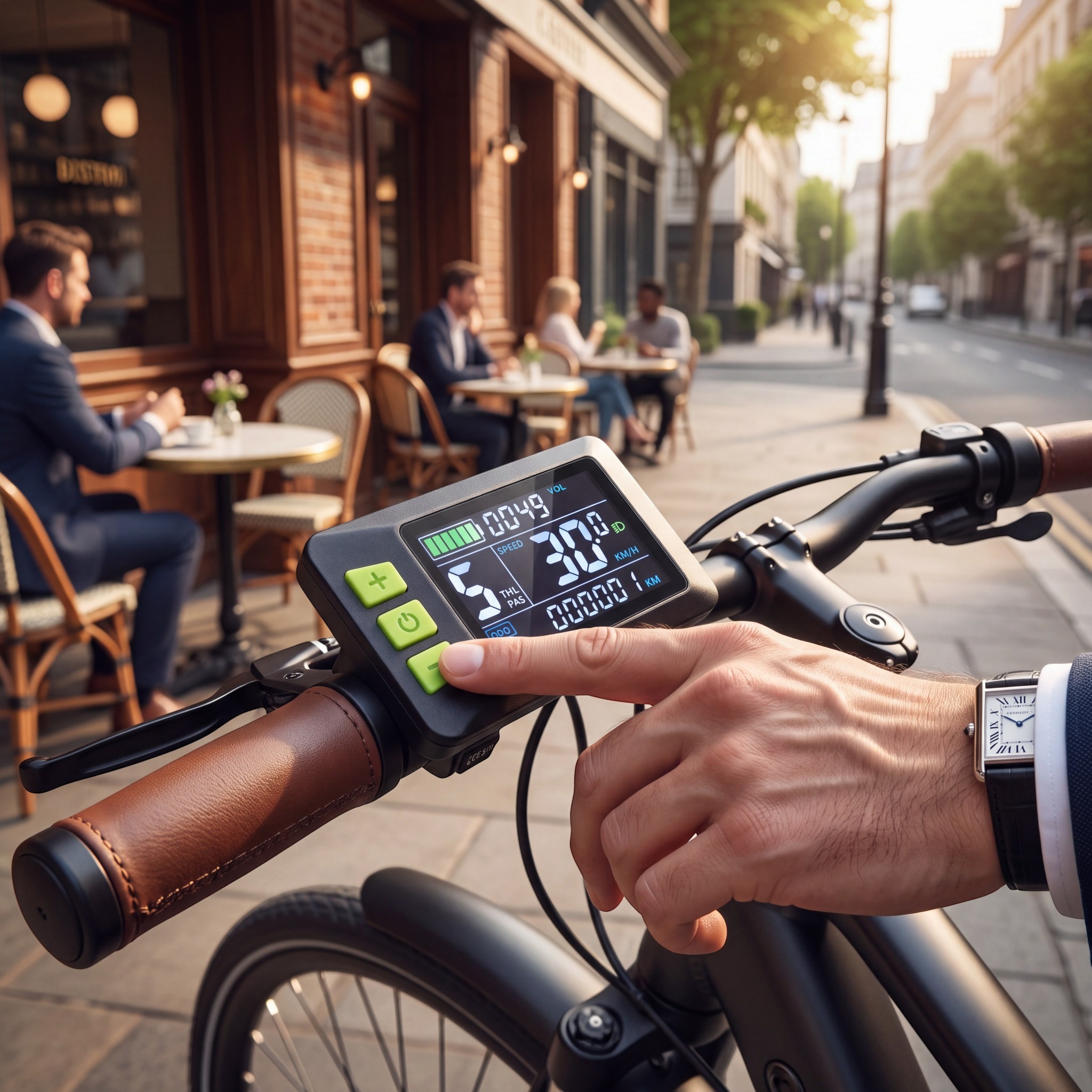

Denna vattentåliga färg-LCD-skärm är avsedd för elcyklar, elektriska scootrar och ombyggnader av vanliga cyklar till elektrisk drift. Den kommunicerar med styrenheten via UART-gränssnitt och erbjuder även USB-anslutning. Den ansluts till elinstallationen med konektorer SM 5pin och 2pin, där tvåpin-konektorn används för att styra ljuset. På den överskådliga skärmen visas aktuell hastighet i km/h, batteriladdningsstatus, spänning, assistansnivå och totalt antal körda kilometer. Skärmen levereras med en kabel så att den kan placeras på styret och ledningarna kan dras till styrenheten.

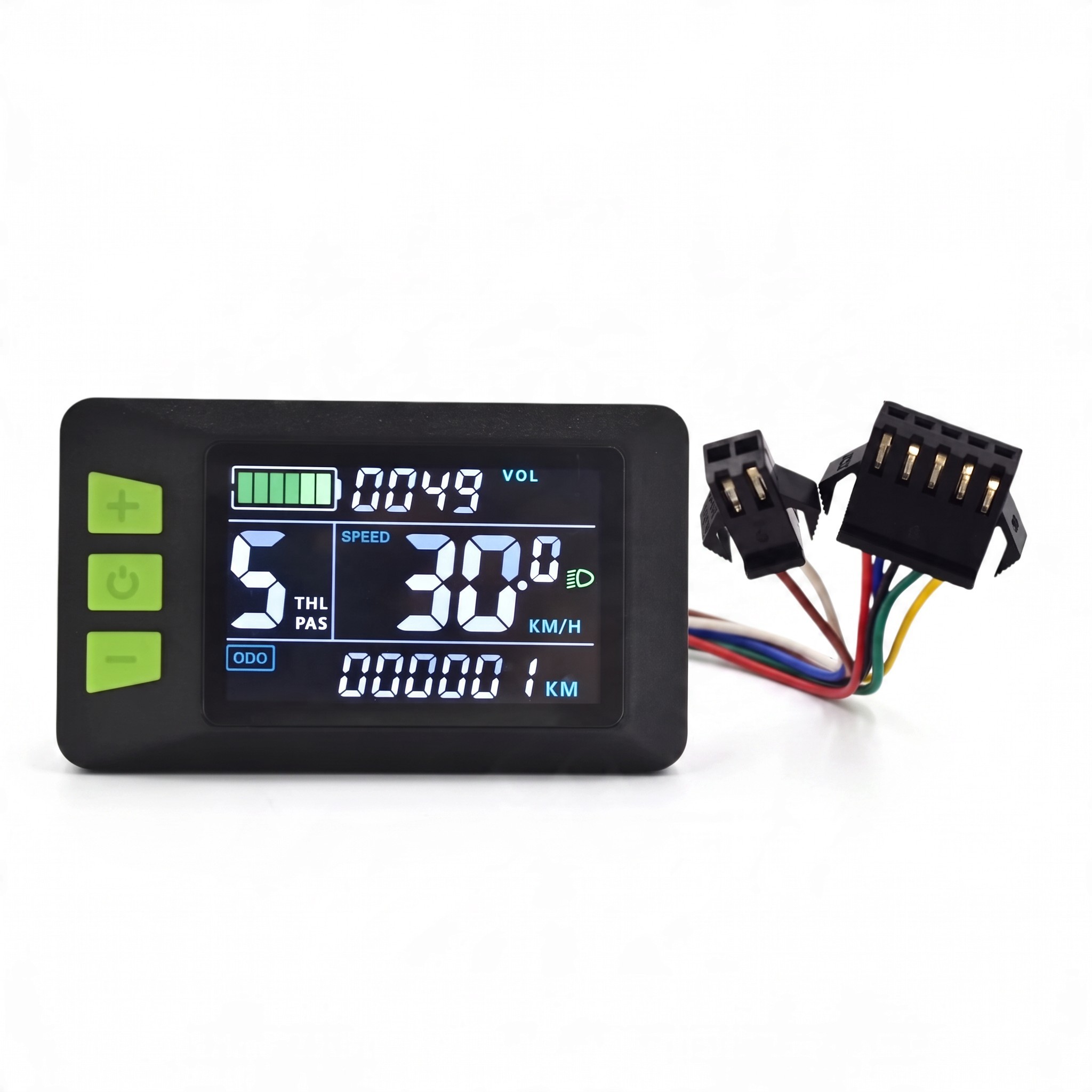

- Färg-LCD-skärm – skärmen visar aktuell hastighet i km/h med decimaler, grafisk indikator för batteriladdning, spänning (VOL), totalt körd sträcka (ODO) och symbol för påslaget ljus. De olika uppgifterna är uppdelade i överskådliga sektioner.
- Assistansnivå – i den vänstra delen av skärmen visas aktuell assistansnivå med stora siffror markerad med PAS och THL, så att du alltid har drivinställningen i sikte.

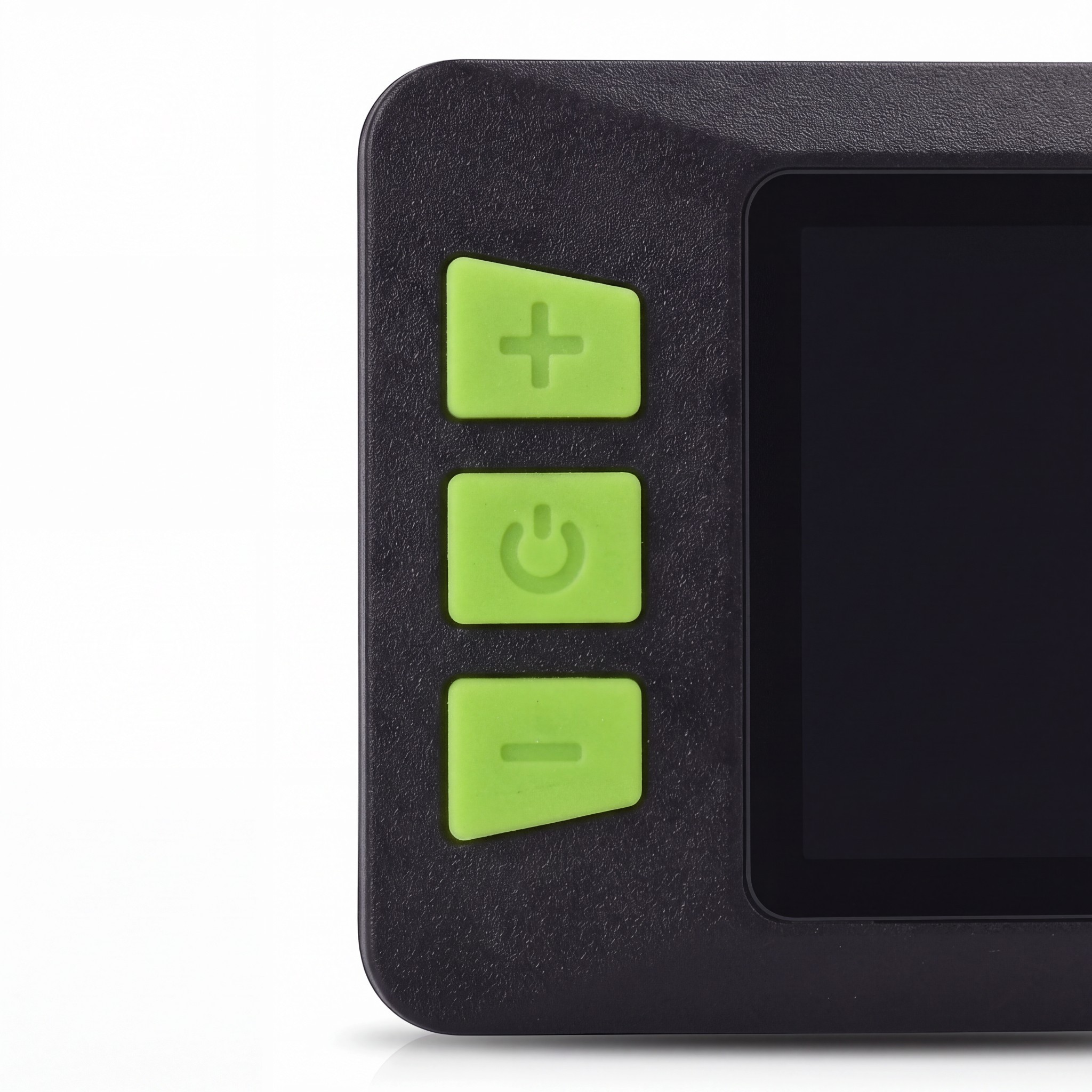

- Tre kontrollknappar – knapparna plus, minus och strömbrytaren är placerade till vänster om skärmen. De är färgade för att särskilja dem från skärmens kropp och varje har en symbol för sin funktion.
- UART-kommunikation – datautbyte med styrenheten sker via separata linjer TX och RX. Skärmen kan därför ta emot data från styrenheten och samtidigt skicka inställningar valda med knapparna.
- Konektor SM 5pin – pinanslutningar: 1 röd (D+), 2 blå (K), 3 svart (GND), 4 grön (RX) och 5 gul (TX). Kontrollera kompatibiliteten med din cykels eller scooters kablage enligt denna beskrivning innan du ansluter.
- Konektor SM 2pin för ljus – pinanslutningar: 1 brun (ljus) och 2 vit (GND). Konektorn möjliggör anslutning av belysning, vars aktivering indikeras av en symbol på skärmen.

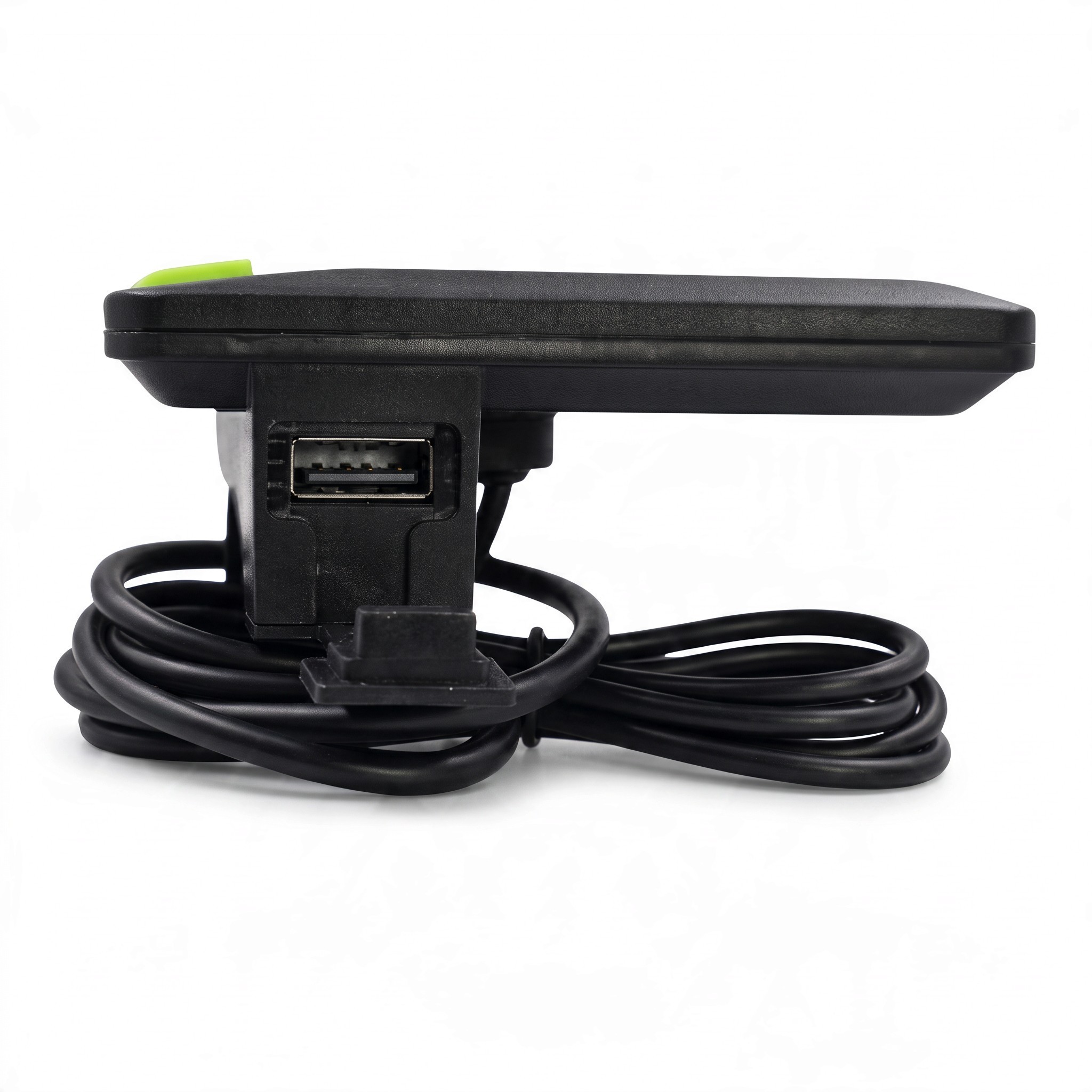

- Kabelns längd – kabeln från skärmen mäter 1800 mm och i änden finns individuella ledningar med en längd av 30 mm som går till konektorerna. Denna längd underlättar dragningen av kabeln från styret till styrenheten.
- Färgutförande – den svarta skärmkroppen kompletteras av gröna kontrollknappar som tydligt särskiljs från skärmen vid första anblicken.
Innehåll i förpackningen:
- 1x vattentålig LCD-skärm med kabel och konektorer SM 5pin och 2pin
Skärmen är lämplig för ägare av elcyklar och elektriska scootrar som behöver en ny eller ersättningsvis indikator för kördata med SM-typ konektorer. Den kan också användas vid ombyggnad av cykel till elcykel, där den fungerar som huvud informations- och kontrollenhet för hela systemet. Kontrollera innan installation att din styrenhet stöder UART-kommunikation och att anslutningen av dess konektorer överensstämmer med den angivna pinbeskrivningen. Den separata tvåpin-konektorn möjliggör dessutom att koppla skärmen till cykelns eller scooterens belysning. Tack vare den vattentåliga konstruktionen av skärmen kan den användas även under varierande väderförhållanden.
