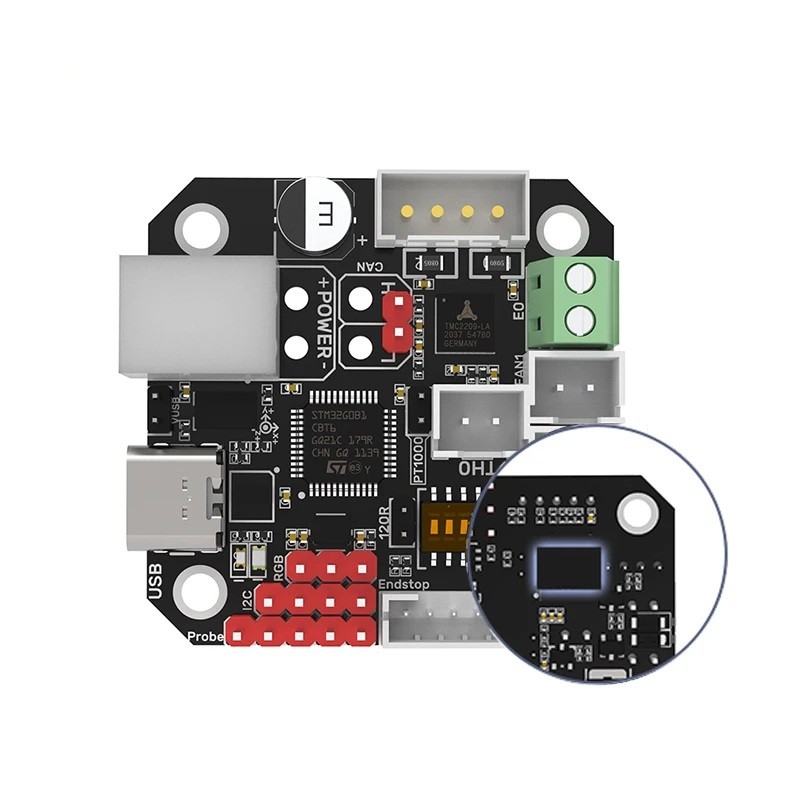

Styrkort EBB 42 CAN för 3D-skrivare Stöd för CAN-buss Precision styrning av matningshuvud Vibrationsövervakning ADXL345 Temperatursensorer
Styrkortet EBB 42 CAN är avsett för användare som behöver stabil styrning av matningshuvudet, exakt temperaturmätning och pålitlig datakommunikation i 3D-skrivare. Kortet använder CAN-bussen, vilket är ett datorsystem som säkerställer snabb, säker och robust kommunikation mellan de olika delarna av enheten. Tack vare detta kan mängden kablage minskas avsevärt och högre tillförlitlighet uppnås. På kortet finns en mätchip ADXL345 som registrerar vibrationer under skrivprocessen. Dessa data möjliggör kompensation för skakningar och förbättring av ytkvaliteten på de utskrivna modellerna. Styrmodulen TMC2209 är avsedd för matningshuvudets motor och säkerställer en tyst, smidig och exakt drift. Kortet stöder mycket exakta temperatursensorer PT100 och PT1000, som kan anslutas tvåtrådigt eller fyrtrådigt, vilket väljs med en omkopplare. Det finns också skyddskomponenter mot elektrostatisk urladdning och överspänning, vilket säkerställer säker och långvarig drift. Kontakterna är tydligt märkta och möjliggör anslutning av motorer, fläktar, switchar, belysning och datakomponenter. En avslutningsmotstånd på 120R kan också aktiveras för korrekt funktion av CAN-bussen.
Huvudfunktioner och fördelar:
-
CAN-buss för stabil, snabb och säker kommunikation med minimalt kablage.
-
ADXL345-chip för vibrationsövervakning och möjlighet till kompensation.
-
TMC2209-modul för exakt styrning av matningshuvudets motor.
-
Stöd för PT100- och PT1000-sensorer med omkoppling av typ av anslutning.
-
Skyddskomponenter mot urladdning och överspänning för säker drift och lång livslängd.
-
Avslutningsmotstånd 120R styrt via koppling.
-
Ombrytbart strömförsörjning via USB för inställningar.
-
Innehåll i förpackningen: 1x styrkort EBB 42 CAN.
Installationsguide:
Kortet fästs på matningshuvudets motor med hjälp av standard skruvar. Efter mekanisk fastsättning ansluts CAN-bussen och det väljs om avslutningsmotståndet 120R ska aktiveras beroende på kabellängden. Därefter ansluts strömförsörjning, motor, fläktar, temperatursensorer och switchar. Om oberoende strömförsörjning via USB behövs, ställs den relevanta positionen för kopplingen in. Mätchipet ADXL345 kopplas till skrivbordet för kalibrering av vibrationer. I Klipper-systemet konfigureras sedan CAN-kommunikationen och inställningar görs enligt den använda motorn och skrivaren.
Denna version av kortet ger användarna en stabil, exakt och modern lösning för styrning av matningshuvudet och relaterade funktioner. Den gör det möjligt att minska mängden kablage, öka stabiliteten i datakommunikationen och få mer exakt kontroll över hela utskriftsprocessen. Genom vibrationsmätning är det möjligt att uppnå bättre ytor och högre precision. Detta är en pålitlig teknisk lösning som är lämplig för både modernisering och nya konstruktioner av 3D-skrivare. Användaren kommer att uppskatta de tydliga kontakterna, den enkla installationen och den breda kompatibiliteten med moderna system baserade på CAN-bussen.
