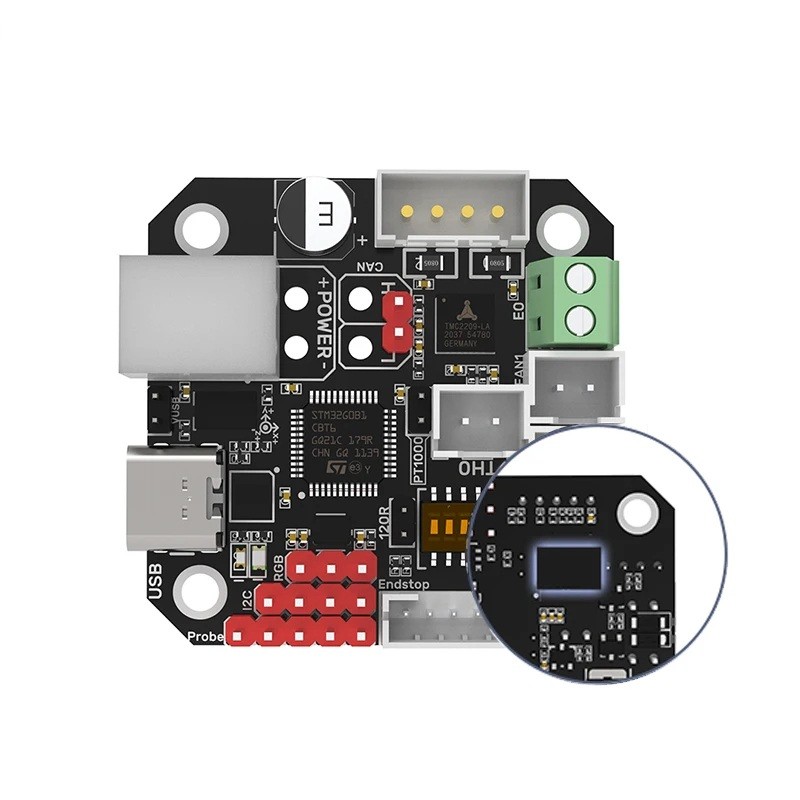

EBB 42 CAN Styrenhet med MAX31865 Omkopplare för CAN-buss Styrning av matningshuvud Vibrationsövervakning ADXL345 Temperaturgivare
EBB 42 CAN Styrenhet med MAX31865 är avsedd för användare som behöver exakt temperaturmätning, stabil kommunikation och pålitlig styrning av matningshuvudet i en 3D-skrivare. Den kombinerar stöd för CAN-buss, mätchipet ADXL345 och omkopplaren MAX31865, som används för mycket exakt avläsning av PT100- och PT1000-givare. CAN-bussen är ett datorsystem som möjliggör snabb och säker överföring av data mellan styrenheter, vilket avsevärt ökar stabiliteten och tillförlitligheten i utskrifterna. ADXL345-chipet registrerar vibrationsrörelser i skrivaren, vilket möjliggör efterföljande kompensation av skakningar och förbättring av ytkvaliteten på modellerna. Styrningen av matningshuvudets motor sköts av TMC2209-modulen som säkerställer tyst och exakt drift. Styrenheten innehåller skyddselement mot elektrostatisk urladdning och överspänning, vilket ökar livslängden på hela systemet. Tydligt märkta kontakter möjliggör enkel anslutning av motorer, givare, fläktar, switchar och datalinjer.
Huvudfunktioner och fördelar:
-
CAN-buss för stabil och snabb dataöverföring med minimal kablage.
-
Omkopplare MAX31865 för mycket exakt digital avläsning av PT100- och PT1000-givare.
-
ADXL345-chip för övervakning av vibrationer och deras kompensation i utskriftsprocessen.
-
TMC2209-modul för mjuk, tyst och exakt styrning av matningshuvudets motor.
-
Skyddselement mot elektrostatisk urladdning och överspänning för säker drift.
-
Möjlighet att aktivera avslutande motstånd 120R.
-
Växlingsbar strömförsörjning via USB.
-
Innehåll i paketet: 1x EBB 42 CAN styrenhet med MAX31865.
Installationsanvisningar:
Styrenheten fästs vid motorn som driver matningshuvudet med vanliga monteringsskruvar. Därefter ansluts CAN-bussen, där avslutande motstånd 120R kan aktiveras beroende på längden på ledningen mellan styrenheterna. Sedan kopplas strömkabeln, motorn, fläktarna, switcharna och temperaturgivarna in. Omkopplaren MAX31865 säkerställer exakt avläsning av PT100- och PT1000-givare, som ansluts beroende på typen av deras resistiva koppling. Om strömförsörjning via USB behövs, ställs motsvarande position för kopplingen in. Mätchipet ADXL345 kopplas till huvudstyrenheten för kalibrering av vibrationer. I Klipper-systemet ställs sedan CAN-kommunikationen in, enhetsidentifiering tilldelas och parametrarna för matningshuvudets styrning justeras.
Denna version av styrenheten erbjuder utökade möjligheter för styrning och mätning, som är lämpliga för krävande användare och professionella konstruktioner av 3D-skrivare. Omkopplaren MAX31865 ökar avsevärt noggrannheten i temperaturmätningar, vilket är viktigt vid arbete med känsligare material. Minskad kablage tack vare CAN-bussen förbättrar systemets stabilitet och underlättar installationen. Tack vare den omfattande kopplingen av motorstyrning, vibrationsmätning och exakt temperaturavläsning är denna styrenhet en pålitlig teknisk lösning för långvarig och högkvalitativ utskrift. Användaren kommer att uppskatta den enkla installationen, breda kompatibiliteten och höga driftsstabiliteten.
