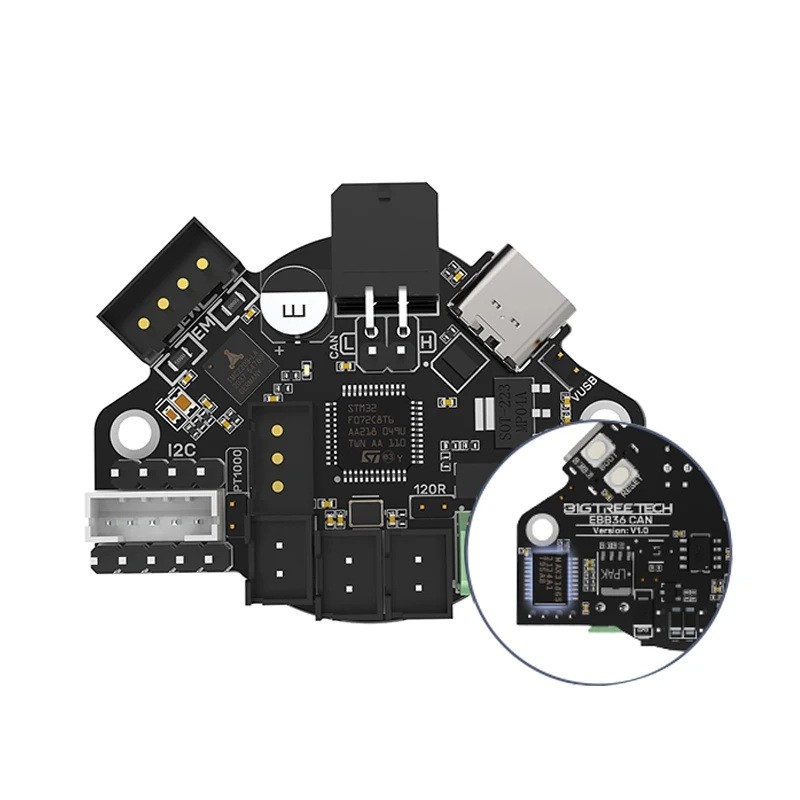

EBB 36 CAN styrkort med MAX31865 omvandlare Stöd för CAN-buss Precist styrning av matningshuvud Temperatursensorer PT100 PT1000
Denna version av EBB 36 CAN-kortet är utrustad med MAX31865-omvandlaren, som möjliggör mycket precisa mätningar av temperatursensorer av typen PT100 och PT1000. MAX31865-omvandlaren omvandlar resistanssignalen från dessa sensorer till ett digitalt värde och ger på så sätt pålitliga temperaturdata för styrning av matningshuvudet och andra delar av skrivaren. Grunden för kortet är CAN-bussen, vilket är ett kommunikationssystem som möjliggör snabb, stabil och säker dataöverföring även över längre avstånd. Den integrerade mätchipet ADXL345 används för att övervaka vibrationer under rörelse och hjälper till att begränsa oönskade resonanser. För styrning av matningshuvudets motor används TMC2209-modulen, som säkerställer tyst, precis och jämn drift. Kortet innehåller skyddselement mot elektrostatisk urladdning och överspänning för att säkerställa lång livslängd och säker drift. Anslutningarna är märkta för enkel inkoppling av motorer, fläktar, sensorer, switchar och ljuselement. Det är också möjligt att aktivera en avslutande resistor på 120R, vilket kan krävas beroende på längden på CAN-bussens kablage. Strömförsörjningen kan väljas via USB med hjälp av en jumper, vilket är lämpligt vid inställning eller justering av parametrar.
Huvudegenskaper och fördelar:
-
CAN-buss för stabil och säker dataöverföring med enkel kabeldragning.
-
MAX31865-omvandlare för mycket precisa mätningar av PT100- och PT1000-sensorer.
-
ADXL345-chip för övervakning av vibrationer och deras kompensation i utskriftsprocessen.
-
TMC2209-modul för tyst och precis styrning av matningshuvudets motor.
-
Skyddselement mot urladdning och överspänning för säker drift.
-
Växlingsbar strömförsörjning via USB och möjlighet att aktivera avslutande resistor på 120R.
-
Tydligt märkta anslutningar och enkel inkoppling.
-
Innehåll i förpackningen: 1x EBB 36 CAN styrkort med MAX31865.
Installationsanvisning:
Kortet kan placeras på motorn som styr matningshuvudet med hjälp av standardbultar. Först ansluts CAN-bussen och det väljs om den avslutande resistorn på 120R behöver aktiveras. Därefter ansluts strömförsörjningen, motorn, fläktarna, switcharna och temperatursensorerna. MAX31865-omvandlaren säkerställer noggrann avläsning av PT100- och PT1000-sensorerna, som ansluts enligt typ av resistansledning. Om strömförsörjningen via USB är nödvändig, ställs jumpen in i rätt position. För vibrationsmätning kopplas ADXL345-chippet via datakabel till skrivbordets huvudkort. I Klipper-systemet konfigureras sedan CAN-kommunikationen och lämpliga parametrar ställs in.
Denna variant av kortet är avsedd för mer krävande användare som behöver exakt temperaturmätning och stabil styrning av matningshuvudet. MAX31865-omvandlaren förbättrar avsevärt kvaliteten på temperaturregleringen, vilket är viktigt vid utskrift av material som kräver exakt temperaturstabilitet. Kortet förenklar kabeldragningen, ökar systemets tillförlitlighet och erbjuder funktioner som vanliga moderkort inte erbjuder. Det är lämpligt både för uppgradering av äldre modeller och för nya konstruktioner där hög precision och professionella resultat krävs. Det erbjuder enkel installation, hög kompatibilitet och pålitlig teknisk lösning för långvarig användning.
