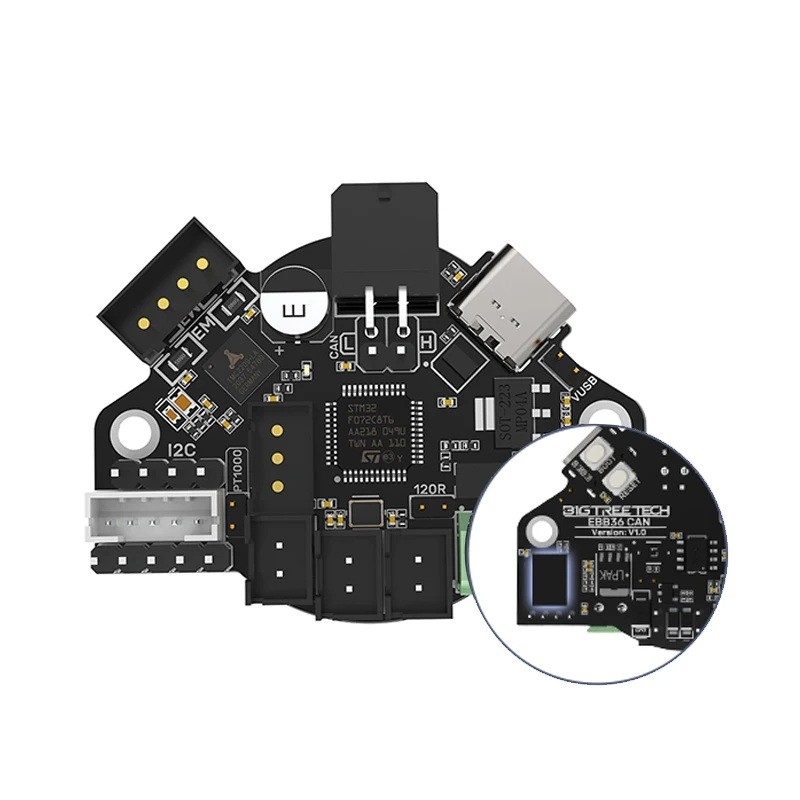

EBB 36 CAN styrkort för 3D-skrivare Stöd för CAN-buss Precis styrning av matningshuvud Vibrationsövervakning ADXL345 Temperatursensorer
EBB 36 CAN styrkort är avsett för användare som vill öka noggrannheten, stabiliteten och tillförlitligheten hos sin 3D-skrivare. Det fungerar som en tilläggsmodul som placeras vid matningshuvudet, där det säkerställer motorstyrning, vibrationsmätning och datatransmission via CAN-bussen. CAN-bussen är ett datorsystem som ursprungligen användes inom bilindustrin och möjliggör stabil, snabb och säker kommunikation även över längre avstånd. Kortet innehåller en ADXL345-chip som registrerar vibrationer och gör det möjligt för skrivaren att justera rörelsen för att minska resonanser och förbättra ytkvaliteten. TMC2209 styrmodulen möjliggör tyst, smidig och exakt drift av matningshuvudet. Kortet stöder PT100 och PT1000 sensorer, som möjliggör mycket noggrann temperaturmätning och kan anslutas med tvåtråds- eller fyrtrådsanslutning.
Huvudfunktioner och fördelar:
-
Stabil kommunikation via CAN-bussen, som säkerställer säker och pålitlig datatransmission utan störningar.
-
Mätschip ADXL345 som möjliggör kalibrering av vibrationer och förbättring av utskriftskvaliteten.
-
TMC2209 modul för tyst och exakt styrning av matningshuvudet.
-
Stöd för PT100 och PT1000 temperatursensorer med växlande typ av anslutning efter behov.
-
Skyddselement mot elektrostatisk urladdning och överspänning som säkerställer säker drift av kortet.
-
Möjlighet att aktivera terminering motstånd 120R för korrekt funktion av CAN-bussen.
-
Växlande strömförsörjning via USB eller huvudströmförsörjningsingång.
-
Tydligt märkta kontakter för motor, fläktar, sensorer, switchar och belysning.
-
Innehåll i paketet: 1x EBB 36 CAN styrkort.
Installationsanvisningar:
Kortet fästs vid matningshuvudets motor med hjälp av standard skruvar. Efter mekanisk montering ansluts CAN-bussen, strömkabeln, motorn, temperatursensorerna och fläktarna. Beroende på kabellängden aktiveras eller avaktiveras terminering motstånd 120R med en jumper. Om oberoende strömförsörjning via USB behövs, ställs den relevanta jumperpositionen in. ADXL345-chipet kopplas med datakabel till skrivarnas huvudkort för att möjliggöra vibrationskalibrering. I Klipper-systemet konfigureras sedan CAN-kommunikationen och nödvändiga parametrar ställs in.
Denna version av kortet är lämplig för att uppgradera äldre skrivare såväl som för nya konstruktioner. Användaren får mer exakt styrning av matningshuvudet, bättre temperaturreglering och möjlighet att använda vibrationsmätning. Kortet förenklar dessutom kabeldragningen och ökar stabiliteten i hela systemet. Tack vare kombinationen av styrning, mätning och skyddselement är det en pålitlig lösning för kvalitetsutskrift, lång livslängd och säker drift. Användaren kommer att uppskatta den enkla installationen, tydlig märkning av kontakter och hög kompatibilitet med moderna system. Det är en lösning utformad för dem som vill uppnå högre noggrannhet och professionella resultat.
