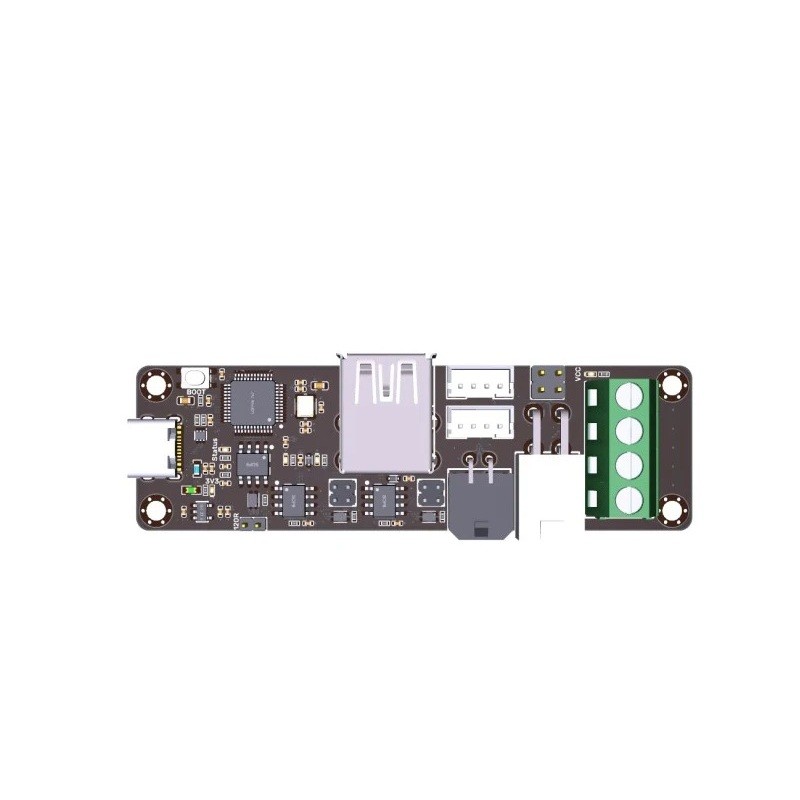

Adaptör U2C V2.1 med tre CAN-utgångar för konvertering av USB till CAN-buss
Adaptör U2C V2.1 fungerar som en konverterare mellan USB-porten och den industriella CAN-bussen, vilket avsevärt förenklar anslutningen av moderna 3D-skrivare med Klipper-firmware. CAN-bussen (Controller Area Network) är ett kommunikationssystem som används inom industrin, vilket möjliggör lång datatransfer, hög motståndskraft mot störningar, låg latens och anslutning av flera enheter på en enda linje. U2C V2.1 kan utöka denna funktionalitet till vanliga hemmaskrivare och därigenom möjliggöra stabilare drift, mer exakt kontroll och renare kablage.
Denna version är utrustad med tre separata CAN-utgångar som underlättar parallellkoppling av flera moduler, till exempel EBB36 CAN eller EBB42 CAN-kort, samt andra expansionskomponenter. Adaptorn innehåller skydd mot elektrostatisk urladdning (ESD), så att USB-porten och anslutna enheter inte skadas. Ytbehandlingen av kretskortet ENIG säkerställer lång livslängd, hög ledningsförmåga och pålitlig motståndskraft mot oxidation.
U2C V2.1 arbetar inom spänningsområdet 12–24 V och dess kontakter är tydligt placerade: USB-C-port, ingångs-CAN-IN, tre utgångar CAN-OUT, indikationspunkter, strömterminaler och skyddskretsar. Adaptorn kan även användas för att uppdatera firmware för enheter och stödjer konfiguration i Klipper-systemet. Den är idealisk för att koppla ihop Raspberry Pi, Octopus PRO-kontrollkort och extruderande CAN-moduler – resultatet är ett avsevärt enklare och professionellt utfört kablage för hela skrivaren.
Installation
1) Anslut adaptern till Raspberry Pi med USB-C.
2) Anslut strömförsörjningen 12–24 V enligt polariteten som anges på terminalerna.
3) Anslut huvudgrenen av CAN-bussen till ingången CAN-IN.
4) Anslut moduler (till exempel EBB36 eller EBB42) till de tre CAN-OUT-utgångarna.
5) Kontrollera att kablarna är ordentligt fästa och att kablarna är korrekt riktade.
6) Ställ in identifieringen av CAN-enheter i Klipper och slutför konfigurationen.
Förklaring av förkortningar
CAN – datakommunikationsbuss med hög motståndskraft och låg latens.
USB-C – universell port för både strömförsörjning och datatransfer.
ESD – skydd mot elektrostatisk urladdning.
ENIG – förgylld ytbehandling av kretskort för högre precision och livslängd.
Kompatibilitet
Kompatibel med EBB36 CAN, EBB42 CAN, Octopus PRO, moderkort med stöd för CAN-buss, Raspberry Pi och andra moduler som använder CAN-kommunikation inom Klipper. Flera enheter kan anslutas samtidigt.
Innehåll i förpackningen
1× adapter U2C V2.1 (3 CAN-utgångar)
U2C V2.1 är en pålitlig och effektiv komponent som avsevärt förbättrar stabiliteten och enkelheten i anslutningen av moderna 3D-skrivare.
